Individuelle Gummi-CV-Manschette

A Staubmanschette ist eine flexible Dichtungsabdeckung – typischerweise in Faltenbalgfoderm – die im gesamten Fahrzeugchassis und Antriebsstrang verwendet wird, um kritische Gelenk- und Wellenkomponenten vor Staub, Wasser, Schlamm und Straßenschmutz zu schützen. Wird häufig auch als bezeichnet Kfz-Staubmanschette or Staubmanschette aus Gummi Dieses Bauteil bestimmt maßgeblich die Lebensdauer der von ihm geschützten Teile. Durch eine defekte Manschette können bereits nach wenigen tausend Kilometern Fahrt Verunreinigungen in ein Gleichlaufgelenk oder eine Zahnstange gelangen, was zu schnellem Verschleiß und einem kostspieligen Austausch der Baugruppe führt.

Trotz ihrer geringen Größe und niedrigen Stückkosten ist die Staubmanschette eine der Gummikomponenten mit der höchsten Austauschhäufigkeit im Ersatzteilmarkt – was sie zu einer strategisch wichtigen Produktkategorie sowohl für OEM-Zulieferer als auch für AM-Händler weltweit macht.

Produkttypen und Anwendungspositionen

Kfz-Staubschutzmanschetten werden in mehreren Systemen innerhalb eines Fahrzeugs verwendet. Die beiden häufigsten Produkttypen sind Gleichlaufgelenkmanschetten und Zahnstangenmanschetten, die jeweils unterschiedliche geometrische und materielle Anforderungen haben.

Materialauswahl: CR-Gummi vs. TPEE

Die beiden vorherrschenden Materialien, die in Staubmanschetten für Kraftfahrzeuge verwendet werden, sind Chloroprenkautschuk (CR) und thermoplastisches Polyesterelastomer (TPEE). Jedes hat bestimmte Vorteile, die es für bestimmte Anwendungen besser geeignet machen:

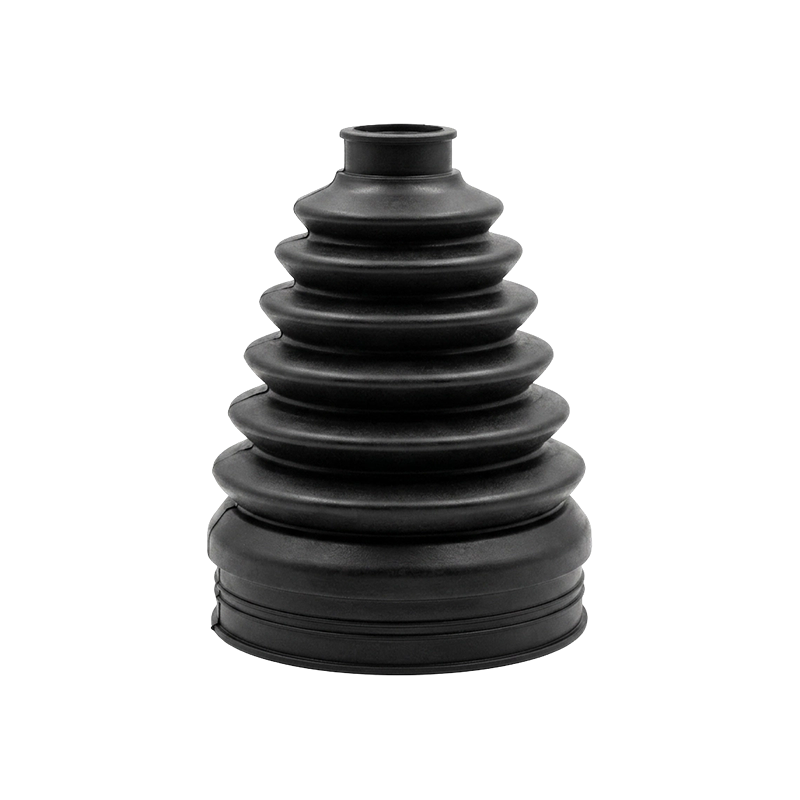

• CR (Chloroprenkautschuk): Gute Öl-, Ozon- und Hitzebeständigkeit; Wird häufig für Gleichlaufgelenkmanschetten in Standard-Pkw-Anwendungen verwendet. eine bewährte und kostengünstige Wahl für die meisten Anforderungen an die Antriebsstrangdichtung
• TPEE (Thermoplastisches Polyester-Elastomer): Überlegene Flexibilität bei niedrigen Temperaturen, dünnere Wandprofile möglich, bessere chemische Beständigkeit gegenüber Straßenflüssigkeiten; zunehmend bevorzugt für OEM-Gleichlaufmanschetten auf modernen Plattformen

CIXI ZHIHENG stellt Gummi her Staubstiefel Wir verwenden sowohl CR- als auch TPEE-Materialien und verfügen über eine jährliche Produktionskapazität für Gummiteile 21 Millionen fertige Einheiten und mehrere Erfindungspatente für das Stiefeldesign und die Mischungsformulierung, die eine zuverlässige Versorgung sowohl für Standardausstattungen als auch für leistungsintensive Anwendungen ermöglichen.

Qualitätskontrollstandards für Gummischutzmanschetten

Für Beschaffungsteams, die Lieferanten von Gummischutzmanschetten bewerten, sind die folgenden Qualitätskontrollpunkte unerlässlich:

• Compound-Zertifizierung: Bestätigen Sie den Gummi- oder TPEE-Mischungstyp, die Shore-A-Härte und den getesteten Temperaturbetriebsbereich anhand der Anwendungsanforderungen
• Dimensionskonsistenz: Die Gleichmäßigkeit der Wandstärke, der Balgabstand und die Abmessungen der Klemmnut müssen innerhalb enger Toleranzen kontrolliert werden, um eine korrekte Passung und Dichtungsintegrität sicherzustellen
• Artikulations- und Ermüdungstests: CV-Manschetten sollten durch dynamische Gelenkzyklustests bei Nenn-Ablenkwinkeln ohne Rissbildung oder Fettaustritt validiert werden
• Konformität mit IATF 16949: Das Qualitätssystem des Lieferanten sollte die Prozesskontrolle, die Verwaltung der Vulkanisationsparameter und die Rückverfolgbarkeit der Inspektion umfassen

Anpassungsprozess für Kfz-Staubschutzmanschetten

Die Geometrie der Staubmanschette ist stark fahrzeugspezifisch. Die kundenspezifische Entwicklung folgt einem strukturierten Prozess, um das Anpassungsrisiko zu minimieren:

1. Technischer Input: Der Kunde stellt ein OEM-Muster, eine 2D-Zeichnung oder Schlüsselabmessungen (großer/kleiner Durchmesser, freie Länge, Balganzahl, Klemmnutposition) zur Verfügung.
2. Material- und Formbestätigung: Der Hersteller wählt die Mischung aus, entwirft Formwerkzeuge und bestätigt die Machbarkeit der Produktion
3. Musterherstellung und -validierung: Erste Muster, die dem Kunden zur Maß- und Passungsprüfung der tatsächlichen Verbindungs- oder Zahnstangenbaugruppe vorgelegt werden
4. Leistungstests: Artikulations-, Druck- und Temperaturzyklustests wurden vor der Massenproduktionsfreigabe abgeschlossen
5. Massenproduktion: Stabile Versorgung mit vereinbarter Verpackung, Etikettierung und Lieferplan

Häufig gestellte Fragen zur Beschaffung von Staubschutzstiefeln

Welche Anzeichen weisen darauf hin, dass eine Staubmanschette ausgetauscht werden muss?

Die häufigsten Anzeichen sind sichtbare Risse oder Risse im Balg, Fettaustritt im Bereich der Klemme und Fettverunreinigungen am Rad oder an der Achse. Eine zerrissene Manschette setzt das Gleichlaufgelenk oder die Zahnstange direkt Straßenverunreinigungen aus, was den Verschleiß der darunter liegenden Baugruppe beschleunigt. Eine regelmäßige Sichtprüfung bei jedem Wartungsintervall ist die effektivste Methode zur frühzeitigen Fehlererkennung.

Können Staubmanschetten als Teil eines Kits mit Klammern und Fett geliefert werden?

Ja. CV-Manschettensätze – einschließlich Manschette, Klemmen und der richtigen Fettmenge – sind ein Standardverpackungsformat für den Aftermarket. Durch die Bereitstellung von Kits wird die Bearbeitungszeit in der Werkstatt verkürzt und Kompatibilitätsprobleme durch gemischte Beschaffung von Klemmen und Fett vermieden.

Was muss ich vorbereiten, wenn ich ein Angebot für eine individuelle Gummi-Staubschutzmanschette anfordere?

Stellen Sie ein physisches Muster oder eine 2D-Zeichnung mit den wichtigsten Abmessungen bereit: großer und kleiner Durchmesser, freie Länge, Balganzahl, Wandstärke und Position der Klemmnut. Geben Sie außerdem das Zielmaterial (CR oder TPEE), die Anwendungsumgebung und das geplante Produktionsvolumen an. Vollständige technische Eingaben ermöglichen es dem Hersteller, die Werkzeuganforderungen zu beurteilen und die Machbarkeit genau zu bestätigen.

Wie überprüfe ich die Eignung der Gummimischung eines Stiefels für einen bestimmten Klimamarkt?

Fordern Sie beim Lieferanten die Ergebnisse des Tieftemperatur-Sprödheitspunkts und des Hochtemperatur-Alterungstests der Verbindung an. In Märkten mit strengen Wintern übertreffen TPEE-Stiefel im Allgemeinen CR-Gummi aufgrund ihrer überlegenen Flexibilität bei kaltem Wetter. Bestätigen Sie bei Hochtemperaturanwendungen im Motorraum die Wärmealterungsbeständigkeit der Verbindung bei der erwarteten Spitzenbetriebstemperatur.
